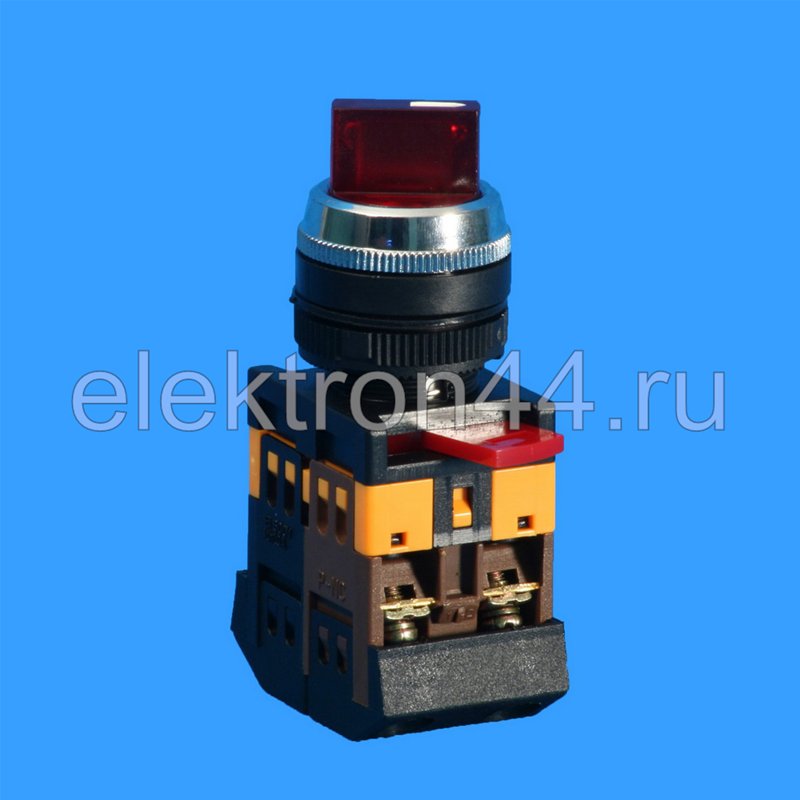

Переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Технические характеристики:
Функции переключателя: Многоступенчатый переключатель
Количество полюсов: 1
Макс допустимое раб напряжение Ue AC: 660 В
Кол-во позиций переключения: 3
Конструкция прибора: Встраиваемое устройство
Тип элемента управления: Короткая поворотная ручка (узкий хват)
Степень защиты - IP передняя сторона: IP40
Кол-во вспомогат норм разомкнутых-НО конт: 1
Тип подключения силовой электрич цепи: Винтовое соединение
Кол-во вспомогат норм замкнутых-НЗ конт: 1
Обозначение положений: 1-0-2
Номин напряжение изоляции Ui: 660 В
Номин тепловой ток Ith: 10 А
Номин рабочий ток Ie при AC-15 230 В: 7,5 А
Номин рабочий ток Ie приС-15 400 В: 4,5 А
Электр износостойкость: 0,3 млн циклов
Степень защиты - IP сторона контактов: IP00
Температура эксплуатации: от -10 до +40 °C
Класс защиты от поражения электрическим током: II
