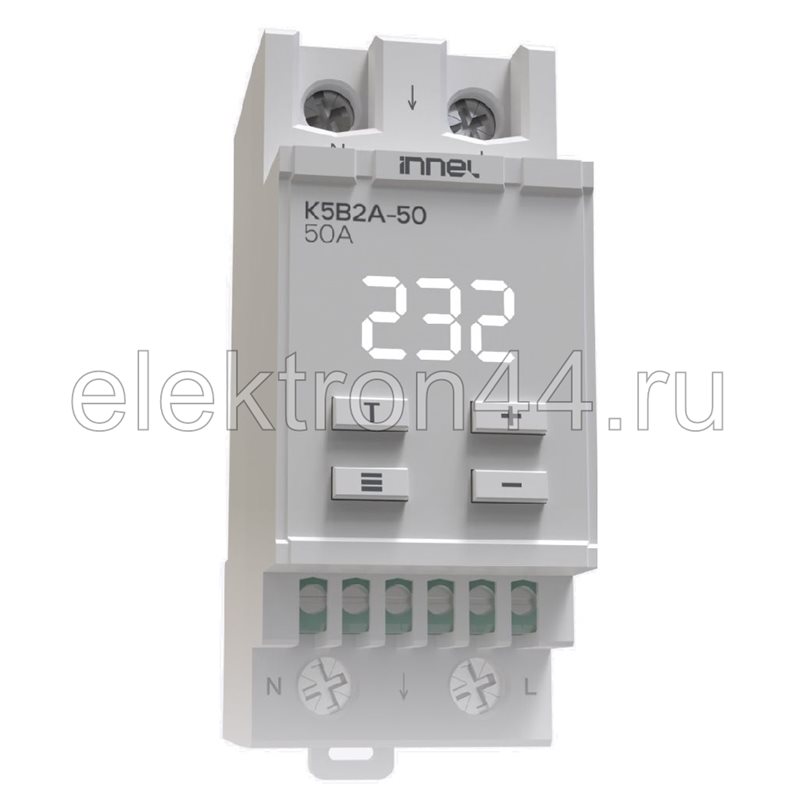

K5B2A
Реле напряжения и тока с мотор приводом и разрывом N-L
Механически объединенный разрыв L и N
Мотор привод с защитой от спекания контактов
Скорость срабатывания <0.03 с
Амперметр, контроль по току
Защита от электрощитового пожара через УЗП K5SG
Контроль состояния контактов и замыкания N-земля
Диапазон напряжений до 500В
Работа с плавающей частотой
Технические характеристики
Гарантия - 10 лет
Напряжение питания - 230 В
Номинальный ток - 32А/40А/50А/63А
Максимальный ток (кратковременный) - 50А/60А/70А/80А
Частота напряжения - 40...70 Гц
Диапазон измерения напряжения - 40...500 В
Скорость срабатывания - не более 0,03 с
Тип реле - моторизированное реле, 2А контакта
Габаритные размеры - 67x35,5x85 мм
Диапазон рабочих температур - -25...60
Коммутационная износостойкость - 80 000 циклов
Электрическая износостойкость - 10 000 циклов
Моторизированное реле с механически объединенным разрывом L-N
Механически объединенный разрыв L-N
Позволяет размыкать оба проводника одновременно в соотв. с ПУЭ 7.1.21
Высокая коммутирующая способность
Коммутирует большие токи при компактных размерах
Низкое переходное сопротивление
Меньше нагрев и риск спекания контактов
Защита от спекания контакта
Устройство будет подавать импульсы до момента открытия контактов
Повышенный запас прочности компонентов и контроль качества под нагрузкой в 400 В
Все основные компоненты РКН с 20% запасом прочности:
Моторизированное реле - 80 А
Усиленная варисторная защита - 650 В
Входной фильтр - 800 В
Микросхема питания - 1000 В
ОТК каждого из наших устройств проводится при повышенном напряжении в 400В на протяжении 2 часов.
УЗП K5SG осуществляет мониторинг параметров воздушной среды в электрощитах и распознает начало электрощитового пожара по трем критериям: CO, дым или превышение температуры.
При превышении показателей по одному из трех параметров, K5SG передает сигнал через протокол K5 на РКН линейки K5. РКН размыкает электрическую цепь, полностью защищая электрощит.
Алгоритм настройки:
Подключение УЗП к РКН INNEL K5 (только K5)
Настройка получения данных на РКН
Настройка чувствительности
Выбор режима работы
Режим Контролируемые параметры Логика формирования аварии
1 Температура, Газ, Дым ИЛИ
2 Газ, Дым ИЛИ
3 Температура, Газ ИЛИ
4 Температура, Дым ИЛИ
5 Газ, Дым И
6 Температура, Газ И
7 Температура, Дым И
8 Газ Одиночный
9 Дым Одиночный
10 - Выключен (только мониторинг)
