Описание:

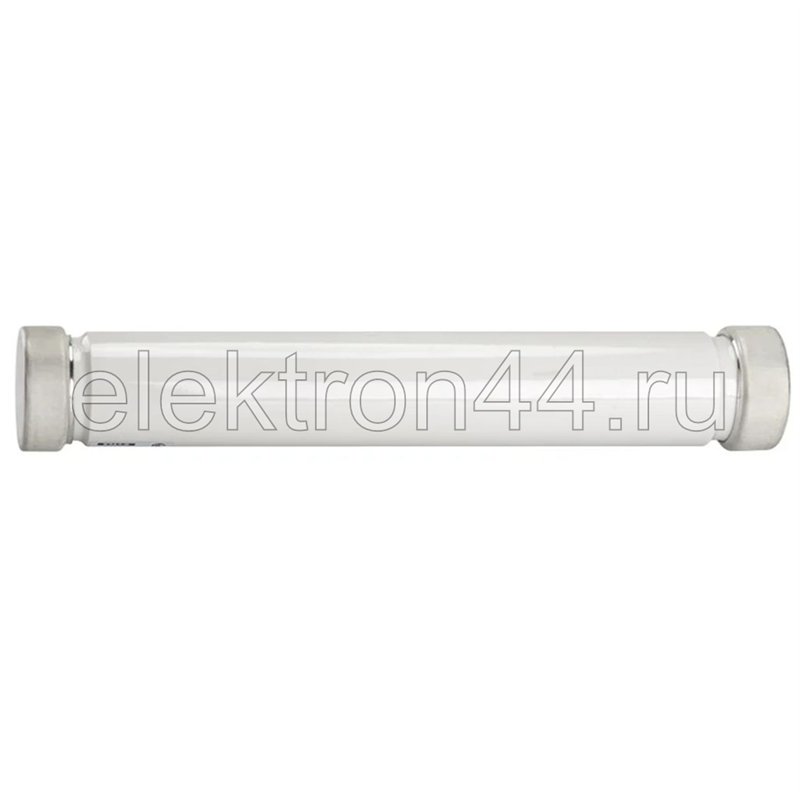

Патроны ПТ – это заменяемые элементы высоковольтных предохранителей ПКТ. Патроны предназначены для использования в трёхфазных сетях переменного тока напряжением 6 кВ, 10 кВ, 35 кВ частотой 50, 60 Гц для защиты силовых трансформаторов, воздушных и кабельных линий, а так же для защиты трансформаторов напряжения от сверхтоков при перегрузках и коротких замыканиях.
Патрон состоит из цилиндрического корпуса, изготовленного из высокопрочного электротехнического фарфора, внутри корпуса находится токопроводящий плавкий элемент и наполнитель (кварцевый песок высшей степени очистки).
Наполнитель обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании не повреждая фарфоровую оболочку.
Контактные колпаки изготовлены из электротехнической меди с гальваническим покрытием, что обеспечивает высокие показатели токопроводности
Условное обозначение:
ПТ 1.2- 6-40-31,5 УХЛ3
П - предохранитель;
Т - для силовых трансформаторов;
1 - однополюсный
2 - конструктивное исполнение контакта;
6 - номинальное напряжение кВ;
40 - номинальный ток предохранителя А;
31,5 - номинальный ток отключения кА;
УХЛ- климатическое исполнение;
3 - категория размещения.
Габаритные размеры:
Длина патрона 464мм
Диаметр колпака 72мм
Масса, кг 2,3
