Назначение:
Ограничитель напряжения нелинейный служит для ограничения коммутационных и грозовых перенапряже-ний в системах СИП до 1 кВ. Для однофазной ВЛ применяется один ограничитель, для трехфазной ВЛ — три ограничителя.
Характеристика:

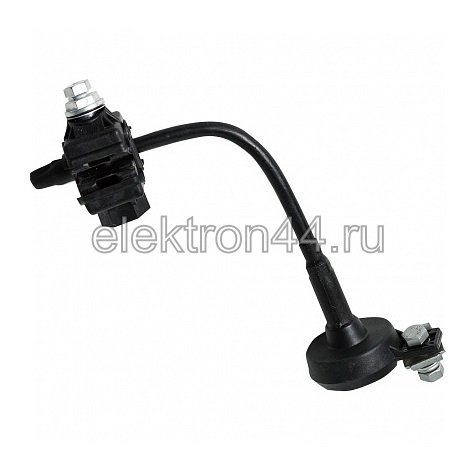

Ограничитель перенапряжения — варисторного типа. Поставляется
в сборе с прокалывающим зажимом СТ 70 А или СТ 70Р
Характеристики:
Сечение СИП, кв.мм
Тип варистора: BOP/R 0,28/10
Номинальный разрядный ток (для волны 8/20 мкс): 10кА
Максимальный разрядный ток (для волны 8/20 мкс): 40кА
Наибольшее длительное рабочее напряжение: 280В
Предельный разрядный ток (для волны 4/20 мкс): 100кА
Уровень напряжения защиты (при импульсе тока 10 кА 8/20 мкс): 1100В
