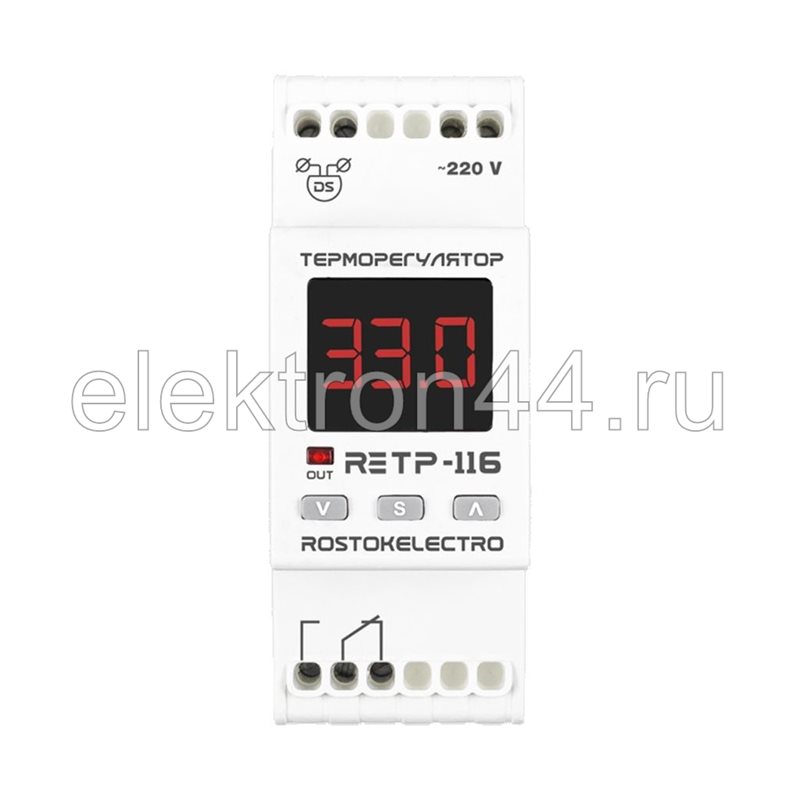

Многофункциональный электронный регулятор температуры RE ТP-116 предназначен для поддержания заданной пользователем температуры объекта с отображением значений на встроенном цифровом светодиодном индикаторе и может использоваться, как универсальное решение для широкого круга задач.
Основные особенности и сферы применения:
Пять режимов работы:
Универсальная программа для управления отопительным или охлаждающим оборудованием (Program 1);
Режим нагрева (Program 2): управление обогревом жилых, общественных и производственных помещений;
Управление теплым полом (Program 3);
Управление системой антиобледенения (Program 4)
Аварийный режим: работа без датчика температуры (циклическое включение нагревательного/охлаждающего оборудования) (Program 5).
Точность замера и индикации температуры с шагом 0,1 ͦС.
Максимальный ток активной нагрузки – 16 А.
Полностью цифровое управление.
Настройка комфортного значения яркости дисплея.
Блокировка кнопок от случайного нажатия.
Длина провода датчика DS18B20 — 2м.
Установка на DIN-рейку.
Устройство и принцип работы.
Терморегулятор управляется микроконтроллером. Измерительным элементом служит цифровой датчик температуры DS18B20. Для управления нагрузкой используется электромагнитное реле. Настройка прибора осуществляется с помощью кнопок, расположенных на передней панели прибора. Все устанавливаемые значения сохраняются в энергонезависимой памяти контроллера.
Технические параметры RE ТР-116
Номинальный ток активной нагрузки*, А 12
Режим работы НАГРЕВ/ОХЛАЖДЕНИЕ
Тип датчика DS18B20
Длина провода датчика, м 2
Диапазон измеряемых температур, °C -55…+125
Диапазон регулируемых температур, °C -55…+125
Program 1 (НАГРЕВ/ОХЛАЖДЕНИЕ) -55,0…+125,0 (33,0*)
Program 2 (НАГРЕВ) 0…+125 (33*)
Program 3 (НАГРЕВ) +5…+40 (25*)
Program 4 (ice) (НАГРЕВ) 0…+10 (+5*) верхняя граница -20…-1 (-5*) нижняя граница
Program 5 (без датчика) 10 — 90 (30*) — задается время включения нагрузки в процентах
Дискретность индикации, С 0,1 — в диапазоне от-9,9 до +99 1,0 – в остальном диапазоне
Погрешность измерения, °C, не более 0,5
Температурный гистерезис (Δt), °C 0,1- 39,9 (2**)
Напряжение питания, В -220 ± 10%
Рабочая частота, Гц 50
Потребляемая мощность, Вт, не более 5
Степень защиты терморегулятора IP20
Рабочая температура, °C -25… +50
Яркость цифрового индикатора, уровень 1…9 (7**)
Блокировка кнопок unlock/autoloc (unlock**)
Габаритные размеры, мм 90*35*64
Вес нетто, кг 0,095
Вес брутто, кг 0,155
