Описание:

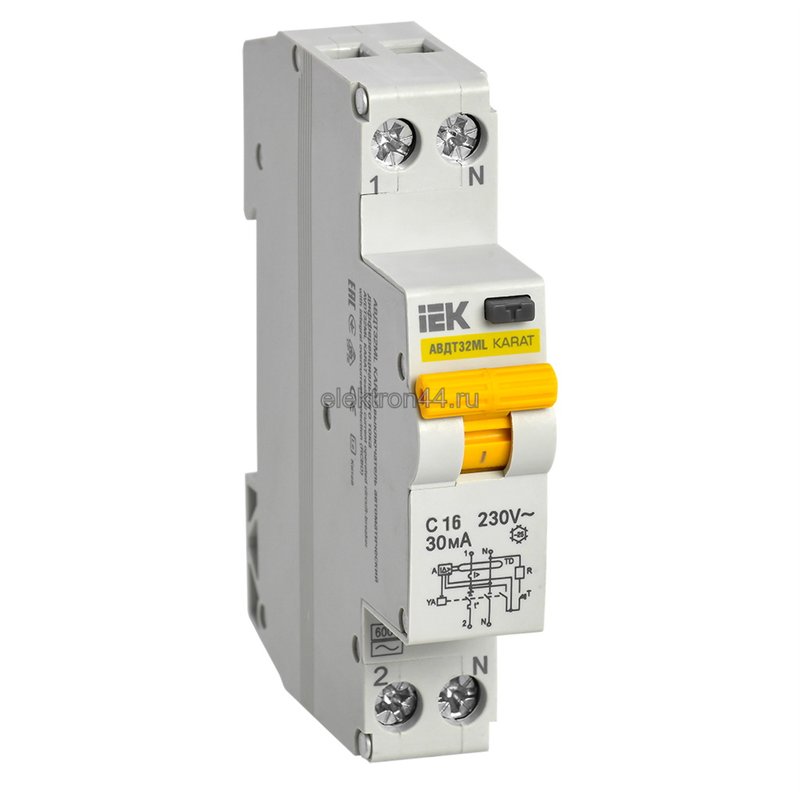

Автоматические выключатели дифференциального тока АВДТ32МL для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Одномодульное исполнение. Ширина - 18мм.
Высокая предельная коммутационная способность - 6000А.
Специально разработанная схема подключения тестирующей цепи.
Удобный монтаж/демонтаж.
Возможность подключения нагрузки как сверху, так и снизу.
Технические характеристики:
Количество полюсов: 2
Количество защищенных полюсов: 1
Номинальный ток: 16 А
Номин раб напряжение: 230 В
Номин откл диф ток: 30 мА
Тип тока утечки: Переменный (AC)
Ширина по количеству модульных расстояний: 1
Макс сечение входящего кабеля: 6 мм²
Номин импульсное выдерживаемое напряжение: 4 кВ
Тип монтажа: на DIN-рейку
Частота: 50 Гц
Степень защиты - IP: IP20
Тип расцепителя: Тепловой, электромагнитный
Тип подключения: Винтовое соединение
Отключающая способность по IEC 61009-1: 6000 А
Частота: 50 Гц
Момент затяжки винтов контактных зажимов: 1 нм
Характеристика срабатывания от сверхтоков: C
Рабочий режим: Продолжительный
Механическая износостойкость: ≥ 15000 циклов В-О
Электрическая износостойкость: ≥ 6000 В-О
Температура эксплуатации: -40…+50 °C
Номин неоткл дифференциальный ток: 0,5IΔn мА
Характеристика срабатывания - кривая тока: C
Общ количество полюсов: 2
Номин ток: 16 А
Номин ток утечки: 30 А
Отключающая способность по EN 60898: 6 кА
