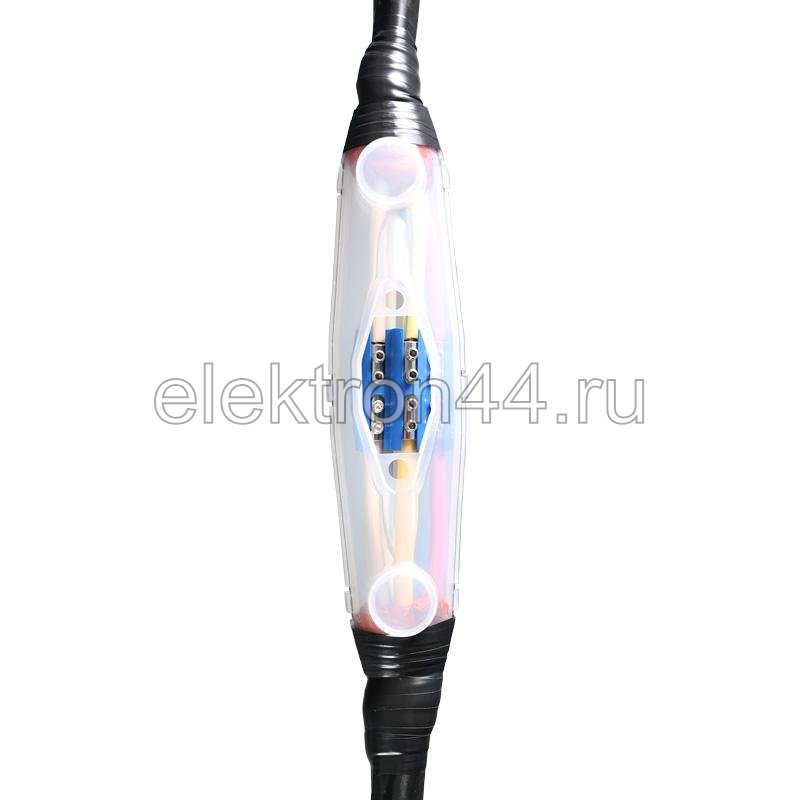

Муфта соединительная заливная МКС-2(Б) КВТ
Описание:
Тип установки: внутр+наружн.;
Тип кабеля: с/без брони;
Болт в комплекте: есть;
Размеры: 275х68х52мм;
Диапазон сечений: 6,0-25,0 кв.мм
Число жил в кабеле: 3/4/5;
Рабочее напряжение: 1кВ
Муфты предназначены для соединения силовых кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней или без брони
- на напряжение до 1 кВ
Состав муфты:
- двухкомпонентный быстрозастывающий полиуретановый компаунд
- пластиковый прозрачный корпус
- блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
- пружины постоянного давления ППД (в муфтах на броню МКС(б))
- проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
- лента-герметик
- изоляционная лента ПВХ
- наждачная бумага
- латексные защитные перчатки монтажника
Муфта соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях
Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
Также для соединения жил возможно использование гильз под опрессовку
В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности
Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
Полная герметичность соединения за счет использования гидрофобного компаунда
Выпускается по ТУ 3599-062-97284872-2014
