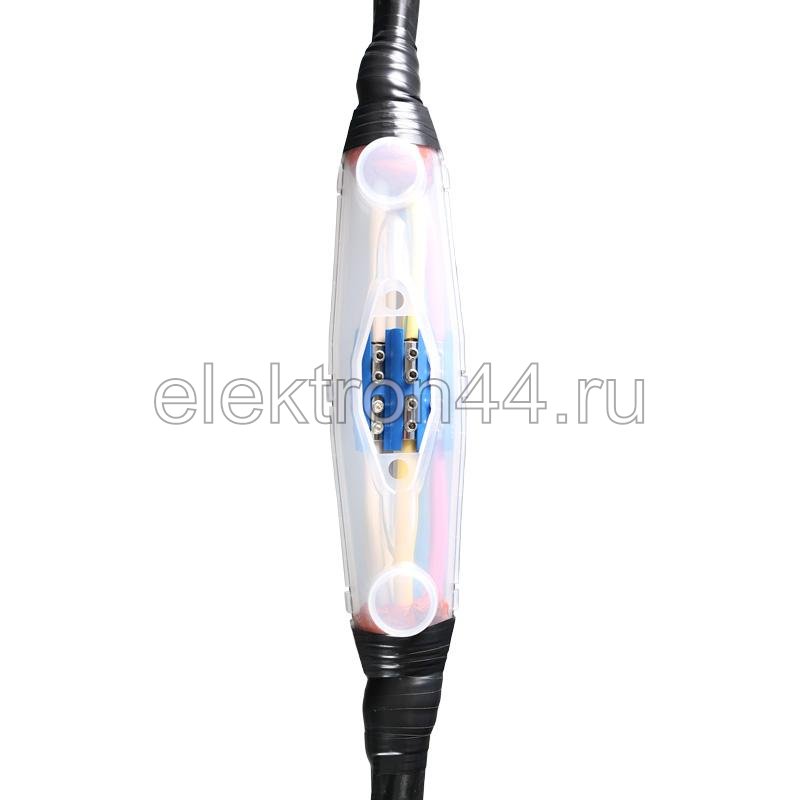

Муфта соединительная заливная МКС-1(Б) КВТ
Описание: Тип установки: внутр+наружн.; Тип кабеля: с/без брони; Болт в комплекте: есть; Размеры: 190х43х46мм; Диапазон сечений: 1,5-6 кв.мм Число жил в кабеле: 3/4/5; Рабочее напряжение: 1кВ
Муфты предназначены для соединения силовых кабелей: - с пластмассовой изоляцией (ПВХ/СПЭ) - с броней или без брони - на напряжение до 1 кВ
Состав муфты: - двухкомпонентный быстрозастывающий полиуретановый компаунд - пластиковый прозрачный корпус - блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б)) - пружины постоянного давления ППД (в муфтах на броню МКС(б)) - проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б)) - лента-герметик - изоляционная лента ПВХ - наждачная бумага - латексные защитные перчатки монтажника
Муфта соответствует требованиям ГОСТ 13781.0-86 Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ Также для соединения жил возможно использование гильз под опрессовку В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот Полная герметичность соединения за счет использования гидрофобного компаунда Выпускается по ТУ 3599-062-97284872-2014
Сопутствующие файлы и документация
* Характеристики, внешний вид и комплектация товара могут быть изменены фирмой-производителем без предварительного уведомления.
|
