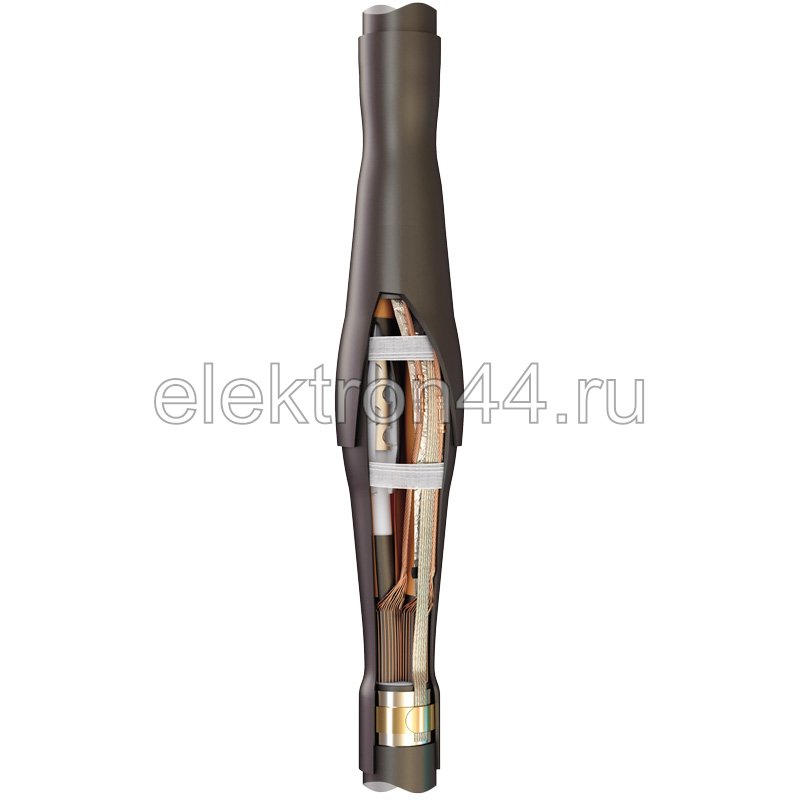

Муфта соединительная 3ПСТ-10- 35/50 -Б КВТ

Описание:
Муфты типа 3ПСт-10 предназначены для соединения 3-х жильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных проволок;
- с броней из стальных лент или без брони;
- на напряжение 6 и 10 кВ.

Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г

- Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана;
- Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля;
- Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля;
- Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления;
- Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа;
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители;
- Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля;
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители;
- Высокое качество комплектующих и используемых композиционных материалов;
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте;
- Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ».

Сопутствующие файлы и документация

KBT.pdf (6,53 Мб)

* Характеристики, внешний вид и комплектация товара могут быть изменены фирмой-производителем без предварительного уведомления.
